Ce întrerupătoare și comutatoare sunt folosite în instalațiile electrice?

0

Conectarea și deconectarea circuitelor de lumină, precum și cea a aparatelor electronice și electrocasnice, depinde de întrerupătoare și comutatoare. Aceste aparate de conectare au în vedere anumite criterii de utilizare.

E important să ai cunoștințe despre acestea, mai ales în cazul în care dorești să le schimbi la un moment dat. Așadar, în acest articol vei găsi tot ce trebuie să știi despre comutatoare și întrerupătoare.

Tipuri de comutatoare și întrerupătoare electrice după principiul funcțional

Întrerupătoarele și comutatoarele pot fi, din punct de vedere funcțional, de următoarele tipuri:

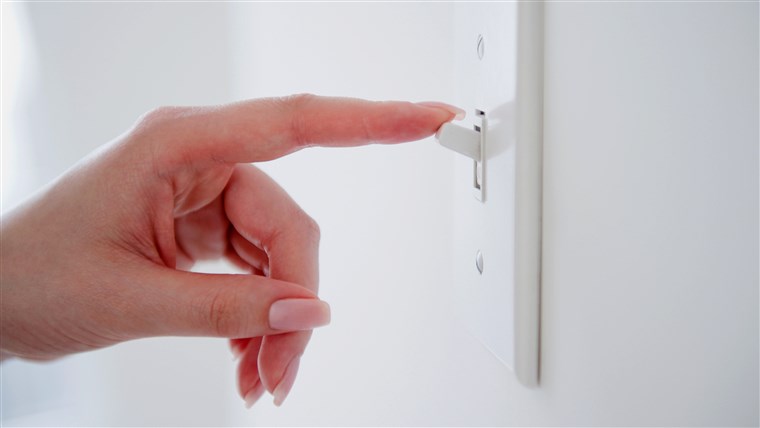

  1. Basculante sau de tip cumpănă

La acestea, comutarea are loc prin bascularea unei pârghii. Datorită multiplelor avantaje, cele cumpănă sunt cele mai uilizate. Acestea funcționează mai silențios, nu consumă atât de multe materiale și sunt ușor de manevrat. Totodată, necesită un spațiu mai mic și au o longevitate mai mare, de aproximativ 200-250 de mii de manevre.

  1. Rotative

Numele acestora spune tot – comutarea are loc prin simpla rotire a unui buton. Are o etanșare mai ușoară in medii cu praf și putere mai mare de rupere. Practic, se pot utiliza și în instalații de curent continuu.

Durata de funcționare e mai redusă, fiind de aproximativ 20-25 de mii de manevre.

Tipuri de comutatoare și întrerupătoare după modul de protecție

Anumite întrerupătoare și comutatoare sunt mai sigure față de altele din anumite puncte de vedere. Acestea pot să fie:

  1. Impermeabile sub tencuială

Acestea sunt instalate în special în băi sau bucătării, unde sunt mai mulți vapori de apă în atmosferă. Butonul și capacul sunt din porțelan și au garnituri din cauciuc, ca să evite pătrunderea umidității.

  1. Normale

Cele normale au carcasa din porțelan sau bachelită.

  1. Capsulate în carcasa de bachelită

Acest tip de întrerupătoare sunt utilizate în special pentru spații umede, cum ar fi pivnițe sau subsoluri. Sunt prevăzute cu garnituri de etanșare din cauciuc, și au o construcție aparentă.

  1. Capsulate în carcasă metalică

Create pentru utilizarea în exterior sau locuri precum grajuri sau ateliere, unde lovirea le-ar putea deteriora, ele au o construcție normală. Totuși, sunt introduse într-o carcasă metalică din fontă și aluminiu.

Tipuri de comutatoare și întrerupătoare după modul de instalare

Fiecare tip de întrerupător necesită un anume fel de montaj.

  1. Îngropat – Sunt îngropate în perete, montate în cutii speciale și executate fie din materiale plastice, fie din oțel.
  2. Aparent – Sunt montate pe tencuială.
  3. În instalații de tencuială – Montate direct în stratul subțire de tencuială, acestea nu au tuburi de protecție. Aparatajul de comutație se realizează pentru o montare aparentă cu construcție specială.

Tipuri de comutatoare și întrerupătoare după schema de conexiuni

Acestea se deosebesc în felul următor:

  1. Întrerupătoare duble – Folosite în general în încăperi cu mai multe corpuri de iluminat.
  2. Întrerupătoare simple – Montate într-o doză de aparat pentru utiliarea dintr-un singur punct a unei lămpi.
  3. Comutatoare cruce – Folosite pentru utilizarea mai multor lămpi din puncte diferite.
  4. Comutatoare de capăt sau de scară – În mare parte utilizate pentru casa scării sau coridoare lungi.
  5. Comutatoare serie – Folosite pentru utiliarea separată a două grupuri de lămpi.

Elemente componente

Componentele întrerupătoarelor și comutatoarelor sunt:

  • Contactele de întrerupere
  • Soclul
  • Bornele de record la circuitul exterior
  • Mecanismul de sacadare
  • Capacul și butonul de acționare
  • Șuruburile de fixare și de contact
  • Elementele de fixare

Așadar, e important să știi tipurile de comutatoare și întrerupătoare folosite în instalații când dorești să le înlocuiești. Sau, și mai bine, poți apela la un specialist care să te ajute.
